Auspuff-Projekt RD500

[MK]

Hat sich erledigt - hab' die richtigen Originale aus Down Under bekommen ...
(Die echten Winkel waren übrigens 6 und 8 Grad, da war ich bei dem einen um 3 Grad daneben mit meiner Messung ...)

[MK]

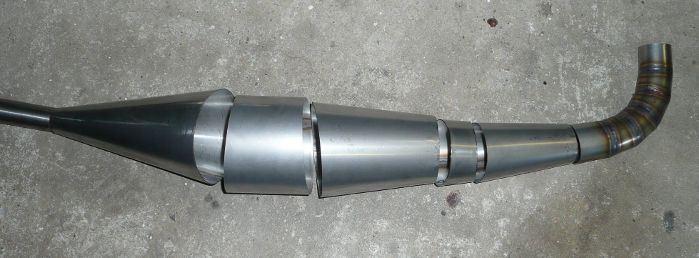

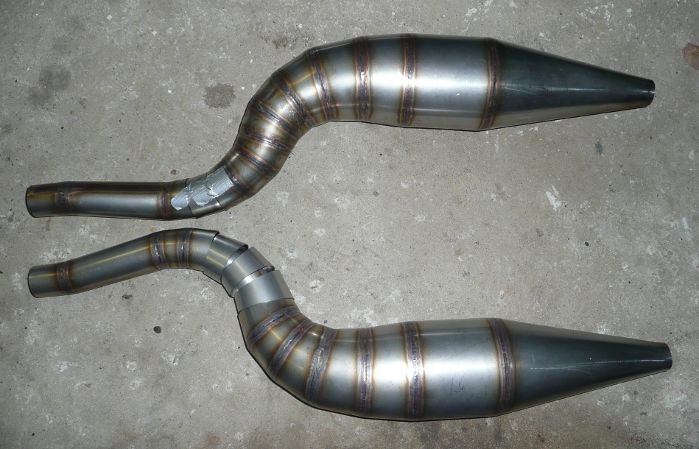

Sieht doch schon brauchbar aus ...

[Laibach]

Ja, sieht Super aus! Glaube ich bring Dir demnächst mal das Moped vorbei damit die Pötte letztlich auch dran passt!

Dir nächsten Kone sind auch fertig und die zwei falschen Bleche sind nachbestellt!

Die Flansche etc. kommen wohl in der 5 KW aus Italien.

Der Höcker ist hoffentlich nächste Woche schon da.

Bzgl. Abgastemp.-Fühler bin ich am recherchieren.

Grüße aus Hannover

[2-Takt-Sigi]

Das war eigentlich eine Frage oder ist das ein Geheimnis?

Gruss Sigi

[M.Holder]

@Laibach: Wenn ich das richtig verstanden habe und du EGTs suchst, kann ich dir die von AIM Empfehlen!

@MK: Schaut klasse aus. Nächstes mal Bleche vor dem Schweißen polieren, dann gehen wenn man im nachhinein poliert nicht die Anlauffarben weg

Gruß,
Max

[MK]

Mir wurde vor einigen Tagen beim Profi das Beizen empfohlen.
http://www.edelstahl-rostfrei.de/downlo ... MB_826.pdf
Entfernt Anlauffarben und macht die Naht dauerhaft Rostfrei.
Ist aber je nach Produkt teilweise lebensgefährlich weil Flußsäure enthalten ist.
(Beize hätte er jedenfalls da, sprich man könnte es an den oberen Pötten mal testen. Das mache ich dann wenn beide fertig sind)

@Sigi: Ich nutze DraftSight. (Habe ich bisher ganz selten geschrieben.)
Allerdings "konstruiere" ich damit nix, sondern nutze es nur um die mit Cone erzeugten einzel-dxf's in ein "Gesamt"-dxf zu bekommen.

[2-Takt-Sigi]

Mit konstruieren meinte ich die Winkel die man ja irgendwie eingeben muss da die Konen ja nicht gerade sind.

Ich würde gerne wissen wie solches von a-z gemacht wird denn ich kanns mir nicht vorstellen.

Ein unwissender Sigi

[M.Holder]

Das geht z.B. mit dem Programm ConeLayout.
Alternativ kannst du natürlich ein 3D CAD Programm verwenden. Da ist der Einstieg um einiges schwieriger, aber wenn man ein paar Auspuffanlagen in CAD gemacht hat, geht das relativ fix und man sieht schon am PC wie der Reso mal ausshen wird. Dies hast du bei ConeLayout nicht. Da siehst du immer nur ein Konus und musst halt mehr rumprobieren.
Das ganze ist aber wieder geschmackssache, mir z.b. gefällt die Lösung in CAD besser.

Hier mal ein älteres Bild von mir: (Solidworks 2010, inzwischen verwende ich die 2013er Version)



Damit kann ich direkt alle Konen abwickeln und drucken/lasern lassen.

[MK]

Unter http://forum.rd350lc.de/viewtopic.php?p=162726#162726 ist die Methode eigentlich ausführlich beschrieben.
Wer's damit nicht hin bekommt, der muss halt zum RD Treffen kommen und einen Bier-Begleit-Workshop buchen

[MK]

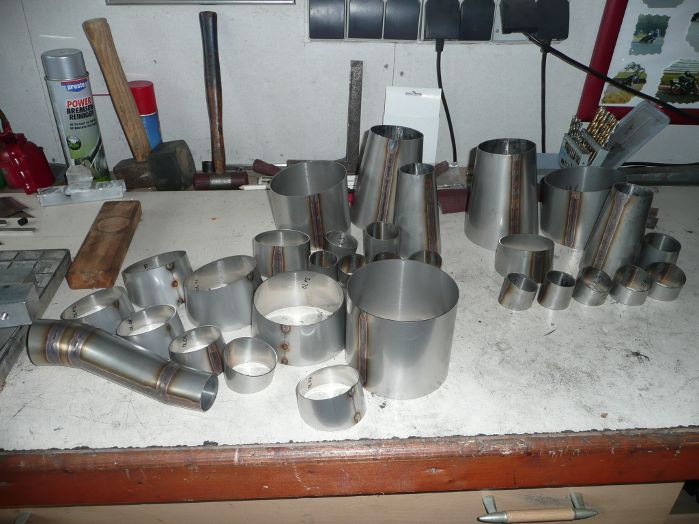

Der Reiner hat jetzt die Konen fertig (außer die großen hinteren. Grund: siehe Frankys Konus-Thread)

Die liegen jetzt schön geschweißt und geschliffen auf der Werkbank und harren der Endmontage

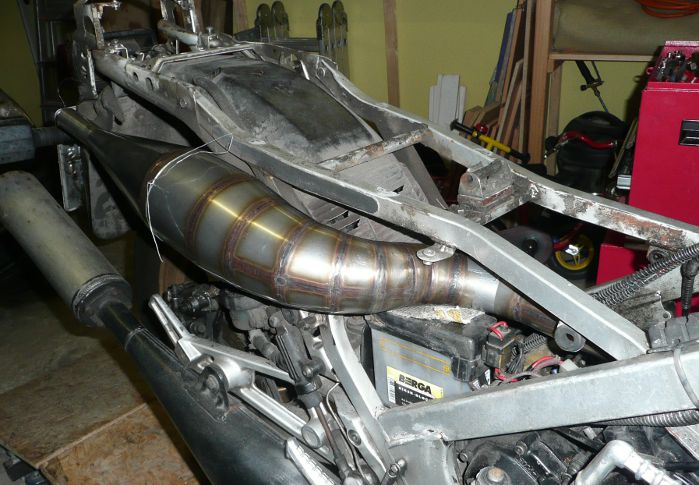

Der obere rechte Pott passt schon mal brauchbar dran. So wie es aussieht passt es sogar unter die Serien-Heckteile (ein Halter muss verlegt werden).
Vom Schalldämpfer hat man dann ca. 210 mm Ende Konus bis Austritt Heckteil = es passen nur die kurzen Jolly-Dämpfer.

[jogi]

Mahlzeit
Wenn Ihr die Krümmer vorne kreuzen würdet passen auch längere Dämpfer.
Ist wohl etwas aufwendiger von der Verlegung aber es bringt Platz .

[MK]

War dieser Tage wieder ein bisschen fleißig ...

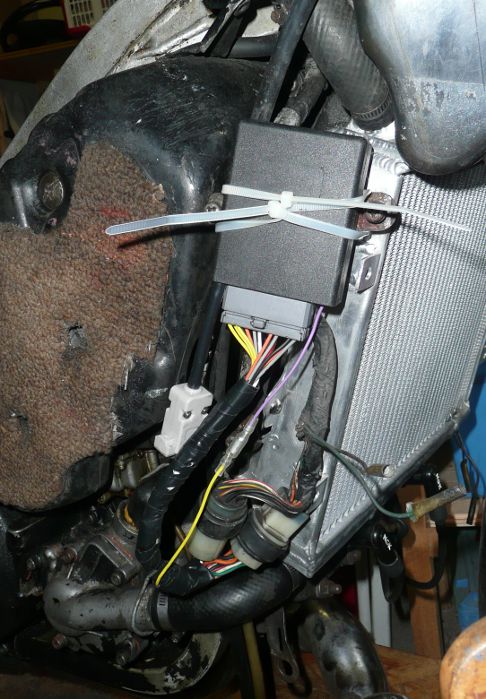

Ignitech ist dran und die oberen Pötte nehmen Gestalt an. Nur die blöden Zylinderflansche kommen nicht an Land (in Italien hat man halt andere Ansichten von Lieferzeiten & Terminen) ...

[MK]

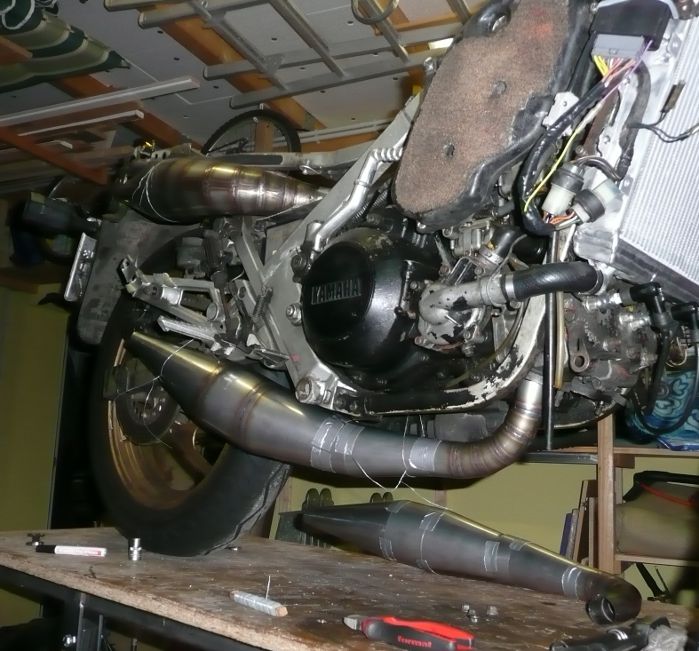

Wenn man die unteren Birnen zusammensetzt passt es schon mal ganz gut drunter.

[MK]

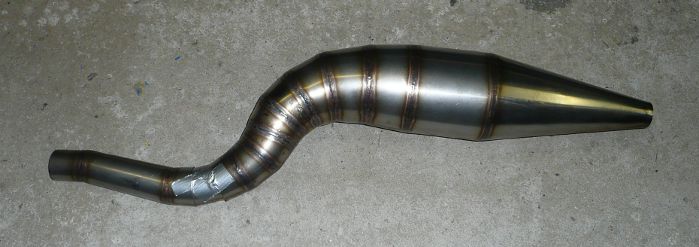

Alle Birnen sind jetzt soweit fertig - jeweils ein Element noch freigelassen für's Feintuning.
Die blöden Zylinderflansche sind immer noch nicht da, also ist Pause bis die kommen ....

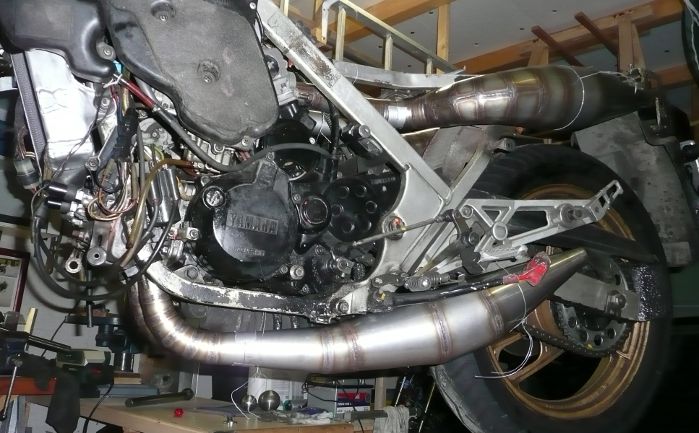

Die oberen Pötte bauen sehr breit.
Der Pferrer-Höcker geht nicht drüber, da muss man wohl noch etwas verbreitern.
Auch die originalen Seitenteile muss man etwas weiter nach außen setzen, wenn die da drunter passen sollen.

[MK]

Und weiter geht's:

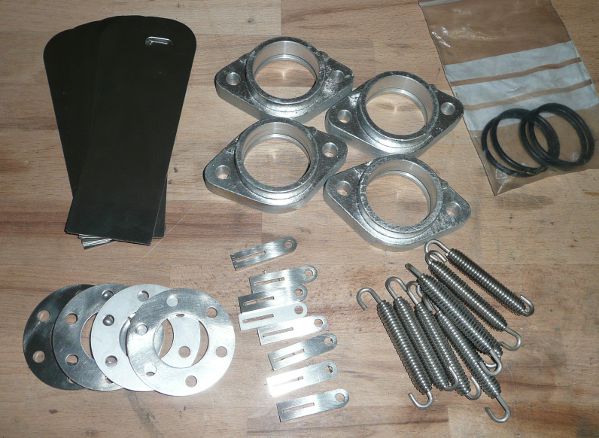

Ein Paket mit Jolly-Teilen ist gekommen ....

Wer sich wundert wozu die kleinen VA-Streifen sind: Die werden leicht abgebogen auf den Krümmer aufgelegt und in der Mitte kommt dann nur noch eine Naht drauf. Fertig ist der MK-Patent-Feder-Halter.
