Hallo
Wer von Euch hat zufällig einen lesbaren Schaltplan des 1WW Kabelbaumes?
Gruß Silvio
1WW Kabelbaum
Moderatoren: solo, Kilroy, Stefan Philipp (M)
Hallo

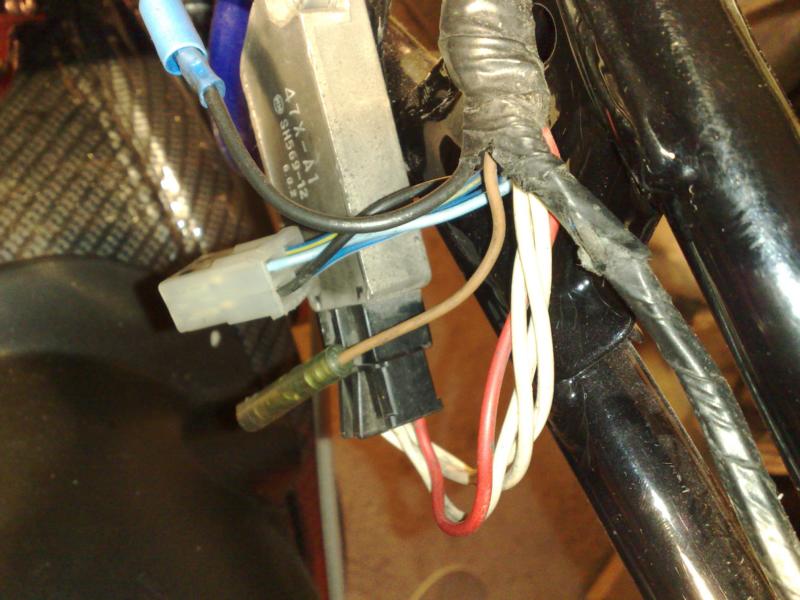

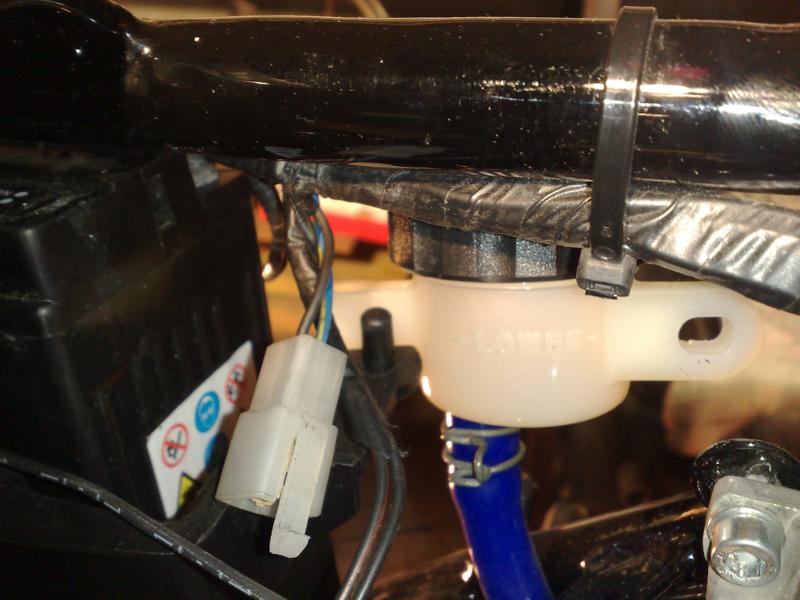

Könnt Ihr mir sagen für was diese beiden leeren Steckverbindungen (weiß) sein könnten, die auf den Fotos abgebildet sind. Leider konnte ich diese in meinen vorhandenen Unterlagen nirgendwo finden.
Danke für die Hilfe.
Gruß Silvio
Könnt Ihr mir sagen für was diese beiden leeren Steckverbindungen (weiß) sein könnten, die auf den Fotos abgebildet sind. Leider konnte ich diese in meinen vorhandenen Unterlagen nirgendwo finden.
Danke für die Hilfe.
Gruß Silvio
- Dateianhänge
-
- 28122010625.JPG (79.08 KiB) 273 mal betrachtet
-
- 28122010624.JPG (93.91 KiB) 274 mal betrachtet
Hi Silvio,
die beiden leeren Stecker sind für das automatische Blinkerabschaltdingens.
Dieses ominöse Teil ist bei manchen Ländervarianten montiert. ich habe auch so ein teil mal Spaßeshalber eingebaut mit dem Ergebnis, dass es nicht gefunzt hat.
Ich habe dann mal die Verdrahtung durchgemessen und hatte iegentlich alle Signale am Blinkerabschaltteil anliegen. (z.B kommt vom Tacho ein rechtecksignal welches die gefahrene Wegstrecke angibt9). Meine Vermutung: Blinkrelais muss auch getauscht werden.
Zur Polrad-Limapaarung:

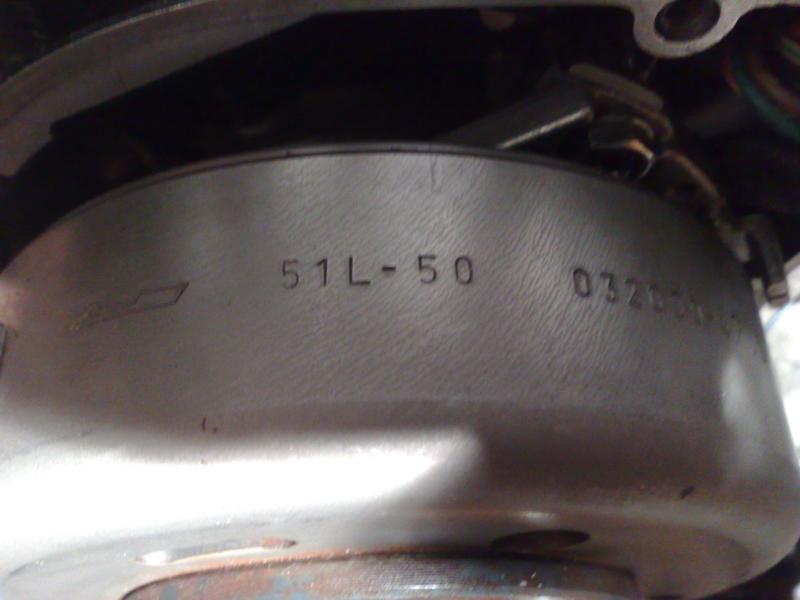

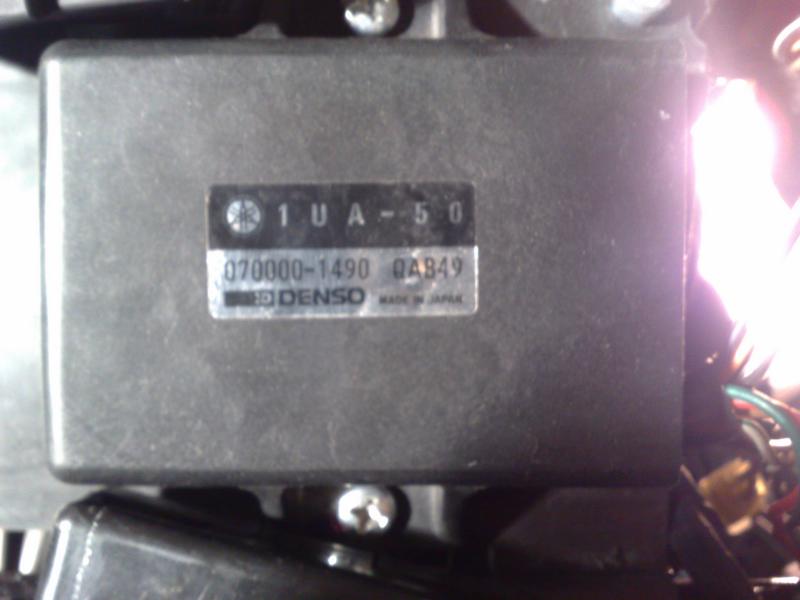

1UA-50 CDI funzt mit Polrad 51L-50 und lima 31k '85 (2EZ/8DX)
1UA-50 CDI funzt nicht mit dem Polrad und 1WW Lima (1FX)
1UA-50 CDI mit Polrad 51L-50 und Lima 31k '83/84 (1CY/2CY) muss Rot und Grün getauscht werden.
(Diese Infos habe ich aus dem Handbuch eines forumbekannten Spezialisten - ist manchmal wirklich hilfreich
)
Gruß Werner
die beiden leeren Stecker sind für das automatische Blinkerabschaltdingens.
Dieses ominöse Teil ist bei manchen Ländervarianten montiert. ich habe auch so ein teil mal Spaßeshalber eingebaut mit dem Ergebnis, dass es nicht gefunzt hat.
Ich habe dann mal die Verdrahtung durchgemessen und hatte iegentlich alle Signale am Blinkerabschaltteil anliegen. (z.B kommt vom Tacho ein rechtecksignal welches die gefahrene Wegstrecke angibt9). Meine Vermutung: Blinkrelais muss auch getauscht werden.
Zur Polrad-Limapaarung:
1UA-50 CDI funzt mit Polrad 51L-50 und lima 31k '85 (2EZ/8DX)
1UA-50 CDI funzt nicht mit dem Polrad und 1WW Lima (1FX)
1UA-50 CDI mit Polrad 51L-50 und Lima 31k '83/84 (1CY/2CY) muss Rot und Grün getauscht werden.
(Diese Infos habe ich aus dem Handbuch eines forumbekannten Spezialisten - ist manchmal wirklich hilfreich
)Gruß Werner
-
Holliheitzer
- IG-Mitglied
- Beiträge: 17717
- Registriert: Mi 4. Sep 2002, 01:00
- Wohnort: Frechen
- Kontaktdaten:
Zu den Steckern habe ich eine andere Meinung.
Das erste Bild...Stecker mit den 2 Kabeln müsste der dämliche Seitenständerschalter sein. Den hat ja keine 31k, nur die späteren Modelle 1WW usw..
Hat man da keinen Seitenständerschalter (das Teil direkt an Seitenständer) dann muss der überbrückt werden. Ansonsten 1. Gang rein und flutsch...ist die Karre aus.
Im nächsten Bild kommt dann dieses Baukästchen ohne Namen, was so in fast keinem Plan enthalten ist. Siehe Foto. Lässt man das weg, leuchten weder Neutral noch Ölstandsanzeige im Kockpit ( bin mir nicht ganz sicher).
Und @Silvio...... Du gibst sooo viel Kohle aus und hast noch nicht mal die Wartungsanleitung vom MK????
Kann ich jetzt nicht nachvollziehen. Die ist nämlich schon ganz ok.
@Werner, die Ansteuerung vom Herkonrelais ist ganz vorne im Kabelbaum. Sind auch noch mehr Kabel dran.Die Komponenten die der Silvio meint,liegen hindessen mittig bis hinten
Gruss Holli
Das erste Bild...Stecker mit den 2 Kabeln müsste der dämliche Seitenständerschalter sein. Den hat ja keine 31k, nur die späteren Modelle 1WW usw..
Hat man da keinen Seitenständerschalter (das Teil direkt an Seitenständer) dann muss der überbrückt werden. Ansonsten 1. Gang rein und flutsch...ist die Karre aus.
Im nächsten Bild kommt dann dieses Baukästchen ohne Namen, was so in fast keinem Plan enthalten ist. Siehe Foto. Lässt man das weg, leuchten weder Neutral noch Ölstandsanzeige im Kockpit ( bin mir nicht ganz sicher).
Und @Silvio...... Du gibst sooo viel Kohle aus und hast noch nicht mal die Wartungsanleitung vom MK????
Kann ich jetzt nicht nachvollziehen. Die ist nämlich schon ganz ok.
@Werner, die Ansteuerung vom Herkonrelais ist ganz vorne im Kabelbaum. Sind auch noch mehr Kabel dran.Die Komponenten die der Silvio meint,liegen hindessen mittig bis hinten
Gruss Holli
