V-Force 3 Abmessungen gesucht

Platium · Beitrag von **Platium** » Mi 2. Mai 2018, 21:02

Hi, ich habe mich mal mit dem Thema der Membranen auseinandergesetzt. Die VForce 3 oder 4 bringen scheinbar in einem kleinen Bereich leichte Änderungen aber kosten einfach ein haufen Geld.

Wollte mich mal in einem kostengünstigen Nachbau versuchen aber bräuchte dafür ein paar Abmessungen. Hat zufällig jemand seine VForce Membrane rumliegen und könnte das mal für mich abmessen? Das wäre super nett

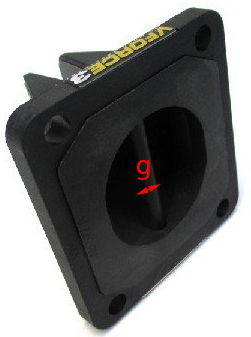

Ich habe mal die grob benötigten Daten versucht auf einem Bild darzustellen.

a - Länge der Schräge des Membrangehäuses
b - Abstand der gegenüberliegenden Schrägen am höchsten Punkt
c - Vertikale maximale Höhe des Membrangehäuses (oder Absatzdicke)
d - Vertikale Höhe des Membrangehäuses gemessen vom Absatz
e - Abstand der symmetrischen Schräge des Membrangehäuses
f - Abstand der äußeren Schräge zur Aussparung des Verschlusssteges
g - Breite des mittleren Stegs
t - Dicke der Karbonmembrane

Würde mich sehr freuen wenn sich jemand finden lässt der mir helfen kann.
Wenn jemand sagt ich hab zwar welche aber keine Lust das ding zu vermessen dann würde mir für den Anfang auch ein seitliches Bild reichen anhand dem ich die Maße abschätzen kann.

Holliheitzer · Beitrag von **Holliheitzer** » Do 3. Mai 2018, 00:26

Die sind wirklich erheblich zu teuer, denn genau genommen ist das nur Plastik.
Die CFK Plättchen sind oft ganz mies mit Löchern drin.

Wenn du Daten holst und eine nachbauen willst, dann nimm die 3er. Die baut kleiner und man hat mehr Platz für die Vergaser. Die 4er hat keinen Vorteil, die 3er ist schon recht gut.

Ich hab leider keine da.....nur im verbauten Zustand.

Gruß Holli

Matt21 · Beitrag von **Matt21** » Do 3. Mai 2018, 07:13

Wie willst du das denn nachbauen?
Als Frästeil oder hast du auch an additive Fertigung gedacht?

Platium · Beitrag von **Platium** » Do 3. Mai 2018, 07:16

Will das über additive Fertigung nachbauen / selber konstruieren aber eine gute Ausgangsbasis wäre super.

Beitrag von **Kilroy** » Do 3. Mai 2018, 07:50

Ich habe welche zu Hause. Werde aber nicht vor nächste Woche dazu kommen die zu vermessen.
Gruß Uwe

Platium · Beitrag von **Platium** » Do 3. Mai 2018, 08:15

Aber nächste Woche hört sich für mich besser an wie nichts

Top

Matt21 · Beitrag von **Matt21** » Do 3. Mai 2018, 08:28

Platium hat geschrieben:Will das über additive Fertigung nachbauen / selber konstruieren aber eine gute Ausgangsbasis wäre super.

Schau mal hier

https://grabcad.com/library/vforce-3-1

Wenn du Unterstützung bei der Konstruktion / Fertigung brauchst, meld dich.

Ich hätte auch Interesse an einem Satz, wenn das preislich Interessant ist.

Platium · Beitrag von **Platium** » Do 3. Mai 2018, 09:42

Habe die VForce auch schon bei GrabCAD gesehen aber das Model ist einfach zu ungenau (da gings wohl einfach um die Optik).

Sollte beides kein Thema sein aber danke fürs Angebot. Das Ziel ist jedenfalls das am Ende etwas preislich interessantes dabei raus kommt.

Betonbüffel · Beitrag von **Betonbüffel** » Do 3. Mai 2018, 19:36

Habe noch einen als Ersatz hier
Wenn Du willst kann ich sie dir mal leihen

Platium · Beitrag von **Platium** » Do 3. Mai 2018, 20:09

Komme aus der Gegend unterhalb von München also wohnst du wohl leider ca. 350km weit weg. Aber wenn du mir genug traust wäre ja Versand noch eine Option (die Kosten übernehme natürlich alle ich). Würde jedenfalls alles leichter machen aber verstehe auch wenn jemand seine VForce nicht verleihen will weil die eben nicht billig sind.

Betonbüffel · Beitrag von **Betonbüffel** » Do 3. Mai 2018, 20:29

Schicke mir deine Adresse
Auf meine PN
Dann kann ich es dir zusenden

Holliheitzer · Beitrag von **Holliheitzer** » Do 3. Mai 2018, 20:44

Das ist ja nett

.

Eigentlich sollte man die Teile ja drucken können. Ich selbst hab zwar keine Ahnung davon aber wenn ich sehe, was meine Kumpels so alles drucken.....

....Hut ab.

Gruß Holli

wwild · Beitrag von **wwild** » Do 3. Mai 2018, 21:06

Der Druckerei traue ich aber noch nicht.
Das Zeug was ich so gesehen habe, ist ziemlich porös. Ob da nicht auch Luft durchgeht?

Platium · Beitrag von **Platium** » Do 3. Mai 2018, 21:51

@Betonbüffel
Danke für deine Unterstützung ich schreibe dir eine PN. Echt super wie man hier unterstützt wird.

@wwild
Also 3D-Druck ist stark Filament (Material) abhängig. Ich werde hier Nylon oder Nylon/Carbon verwenden. Hat den Vorteil das es höhere Temperaturen mit macht, chemisch resistent ist und sehr zäh. Durch das Material hindruch kann keine Falschluft gezogen werden ansonsten passt da was mit dem Druck nicht.

Matt21 · Beitrag von **Matt21** » Do 3. Mai 2018, 21:55

Hallo Werner,

Da kann ich dich beruhigen. Richtig gemacht funktioniert das Problemlos.
3D-Druck ist absoluter Standard im Prototypenbau, gerade für Ansaugsysteme.

Alternativ gibt es zB noch Protomould, wo man Spritzguss in Kleinserie bekommt.

Beides bei mir auf Arbeit zur Zufriedenheit getestet.
