Schraubennormen

[Anderl]

Moin.
Kennt sich jemand gut mit Schraubennormen aus ?

Habe nun einiges im I-Net gewälzt, aber immer noch nicht das passende gefunden.

Ich brauche eine M8-Schraube (Innensechskant oder Außensechskant), möglichst mit flachem Kopf (zur Not auch "normaler" Kopf) und einem Bund hinter dem Kopf. Der Bund sollte ca. 4-5 mm lang sein. Aus den bis jetzt gefundenen Maßtabellen bekomme ich nie die Bundlänge und den Durchmesser raus. Vielleicht hat da von Euch jemand den Plan.

Danke
Anderl

[RD350FWL]

Normale Inbusschrauben ist gängig nach:

Zylinderschraube ISO 4762
mit flachem Kopf müsste ich nachschauen

[a-aus-k]

http://de.wikipedia.org/wiki/Schraube_% ... opf-Formen
kuck doch mal hier nach...evt. findest du was passendes.
- falls es diesen schraubentyp überhaupt noch gibt

oder meinst du die altbekanten winkelschrauben...doppelgewindebolzen..unten dickeres gewinde als oben...45 grad-kopf (für schräg gebohrte löcher)?


meine kleien tochter hat mal für meinen kumpel (renn-falschtakter) mittels hammer und schraubstock jede menge "kit-schrauben" gebastelt ...ham wir gelacht
ciao
andy

[hasi]

Hallo,

wenn du einen definierten Bund benötigts , brauchst du eine Paßschraube
DIN 609. Die haben einen Bund der genau gefertigt ist und eine entsprechende Länge hat.

Die normalen Schrauben haben das Gewinde i.d.R. bis zum Kopf.
Erst ab Gewindelänge 3 x D glaub ich ,wird das Gewinde nicht mehr bis an den Kopf gefertigt.

Welche Länge brauchst du denn ?

Vielleicht kann ich dir was raussuchen...

Gruß
hasi

[Anderl]

Schraubenlänge 20 mm (ohne Kopf). Der Bund sollte ca. 4 mm lang sein. Etwas länger wäre nicht schlimm...man könnte ja das Gewinde noch etwas weiter drehen.
Der Durchmesser des Bundes müsste ca. 8,8 - 9 mm haben.
Was hat denn ein M8 Gewinde über den Gewindespitzen überhaupt für`n Durchmesser ?

[StVOnix]

Auf dieser Seite findest du viel interessantes über Gewinde. Viel Spaß beim Rechnen.
http://www.hexagon.de/dose/dose1.htm
hier noch mal deutlicher als PDF: http://www.htl-hallein.at/projekte_alt/ ... sblatt.pdf

[phoenix]

Hallo Anderl,

es ist zwar etwas mühsam, aber ein Blick auf diese Seite hilft dir
vielleicht weiter:
http://www.wegertseder.com/pages_b2b/techdat/index.asp

Gruß Phoenix

[MatthiasD]

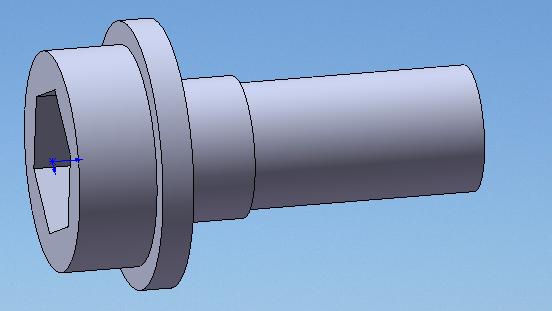

Du meinst so etwas?

[MatthiasD]

Was hat denn ein M8 Gewinde über den Gewindespitzen überhaupt für`n Durchmesser ?

8mm...

Die schraube die du willst müsste man warscheinlich selbst anfertigen. Wozu brauchst du die eigentlich?

[Frank L.]

Hi Anderl,

gibbet als Normteil so nicht.

Weitere Angaben? Festigkeitsklasse, Regel oder Feingewinde?

Wofür genau soll denn der Bund sein?

Es gibt entsprechende Passschrauben, aber nicht handelsüblich mit den von Dir gesuchten Massen: http://www.keller-kalmbach-shop.de/shop ... 230_15.php
Geht erst ab l=25 los...


Das hier könnte klappen, aber ohne zu wissen, wofür du den Bund brauchst, kann ich dazu nicht mehr sagen...
http://www.keller-kalmbach-shop.de/shop ... 244_97.php

Gruß
Frank

[Anderl]

@ Matthias: ja. So sollte die aussehen.

Die Schraube sollte eine 10.9 Qualiät haben. Ich brauche die fürn Bremsenumbau. Ich bau Bremsscheiben von einer R1 (RN04) mit einem Adapter ans Mopped. Die Originalschrauben sind M8, aber eben mit diesem Bund der einen Durchmesser von ca. 8,8 hat (muss erst mal noch genau messen). Der Bund ist aber zu lange. Deswegen wollte ich einfach was aus dem Normbereich nehmen. Habe mir aber mal eine Zylinderkopfschraube mit Schaft besorgt. Das dumme ist nur, daß der Schaft eben zu dünn ist.
Aber es wird wohl am besten sein, die Bremsscheibenschrauben von Yamaha zu nehmen und den Bund noch etwas abzustechen.
Trotzdem Danke für die Hilfe.
Ciao
Anderl

[MatthiasD]

An was fürn Rad schraubst du die denn?
Die alten R1 Scheiben passen auf die LC räder aber auch auf FZR Räder zb.
Die neueren passen auf die YPVS Räder hab ich gehört.

[Anderl]

Kommt an meine alte Duc. Die hat jetzt eine FZR-Gabel (in org. Brücke), FZR1000-Bremszangen, und R1-Scheiben.

Aber Matthias....jetzt wo Du das sagst. Ich müsste ja in der Garage noch den Radsatz meiner 31k liegen haben. Vielleicht hat die ja auch solche Schrauben.
Da muß ich doch heute Abend noch nachschaun.

Ciao
Anderl

[MatthiasD]

Ist da denn noch ein Ducati Rad drin? Die haben nämlich öfters auch die selben Masse für die Scheibenaufnahme (64mm loch und 6 8mm Löcher mit 80mm Herzabstand übers Mitte) wie die alten R1's FZR's etc.

Tschuldigung, sehe gerade das die alten R1's nur 298er Scheiben hatten.

Der EBC Katalog ist übrigens immer sehr hilfreich. Kannste gratis herunterladen bei http://www.ebcbrakes.com/

[2stroke]

Gibt auch Zylinderschrauben mit ISK und niedrigen Kopf (DIN7984 glaub ich ) und unverlierbarer Unterlegscheibe.
