Projekt Hebebühne

[StVOnix]

Eine andere Möglichkeit wäre eine Art Zahnstange mit einer federbelasteten Klinke. Dann muss man sich um die Höhe nicht mehr weiter kümmern.

Gruß
Rene

[mks350]

Alt werdender Sack Duuu.
Nix dazu gelernt in all den Jahren und fährst immer noch diese stinkenden nicht konkurenzfähigen alten 2 Takt-Morcheln
Aber was soll man schon von jemandem erwarten der am 17.06. Purzeltach hat und Martin heisst.

Bin dann da

[DUC-CNCler]

Hai Martin

Ich bin Schweisser von Beruf und kann sagen für jemand der Anfängt ist das gut würde mir das Stück mal näher ansehen

Gruss Franzl

[Anderl]

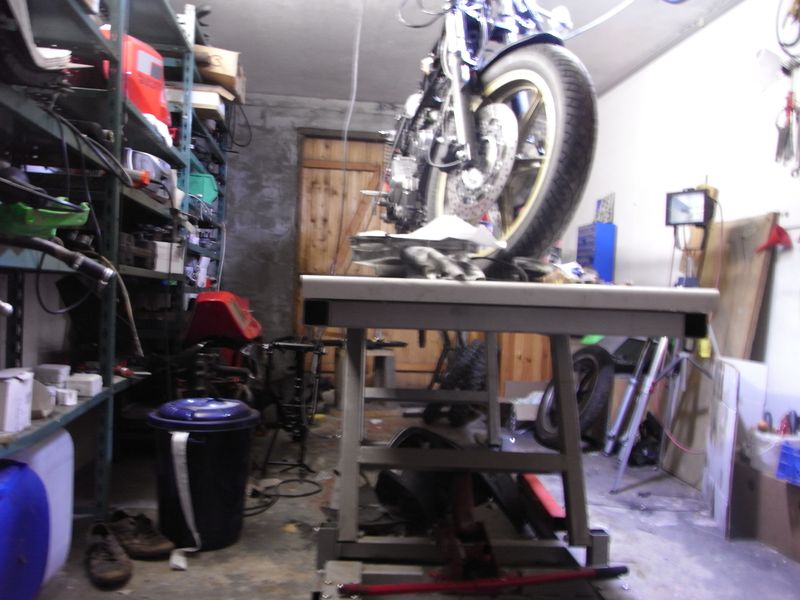

Hier mal ein paar Bilder meiner Hebebühne. Musste das Ding nicht selbst schweißen, hat mein Onkel gemacht. Was heist müssen. Kann ja nicht schweißen. Insofern finde ich selbst schweißen eigentlich besser. Aber egal. Hauptsache man hat so`n Ding.

Der Bauplan war der von http://www.lkw-kelkheim.de/motorrad-hebebuehne.html

Was ein wenig blöd ist, ist, daß die Hebebühne auf der Seite des Wagenhebers etwas früher anhebt, bzw. später absenkt, also das Mopped, bzw. die Bühne für einen Moment etwas schräg steht. Man sollte es wissen, aber ein Problem hats noch keines gemacht. Wie man das Konstruktiv umgehen könnte weis ich jetzt nicht.

Der Wagenheber ist auf jeden Fall kein Problem. Funktioniert wirklich einwandfrei. Ich hatte die Bühne mit Moppeds drauf auch schon mehrere Wochen oben, ohne dass sich die abgesenkt hatte.

Der Bauplan sieht eine Begrenzung (1) vor, damit die Bühne nicht über den Kippunkt geht und quasi auf die falsche Seite fällt. Allerdings kommt mal schnell an den Begrenzer. Ob der damals bei meinem Onkel nur falsch gemacht wurde habe ich nie geprüft. Die Pfeile (2) und (3) ist eine Sicherung und deren Verriegelung. Nachdem ich allerdings den Begrenzer etwas abgeflext habe, damit die Bühne weiter hochkommt, passt der von der Länge nicht mehr (wenn die Bühne ganz oben ist). Muss ich irgendwann mal noch etwas abändern.

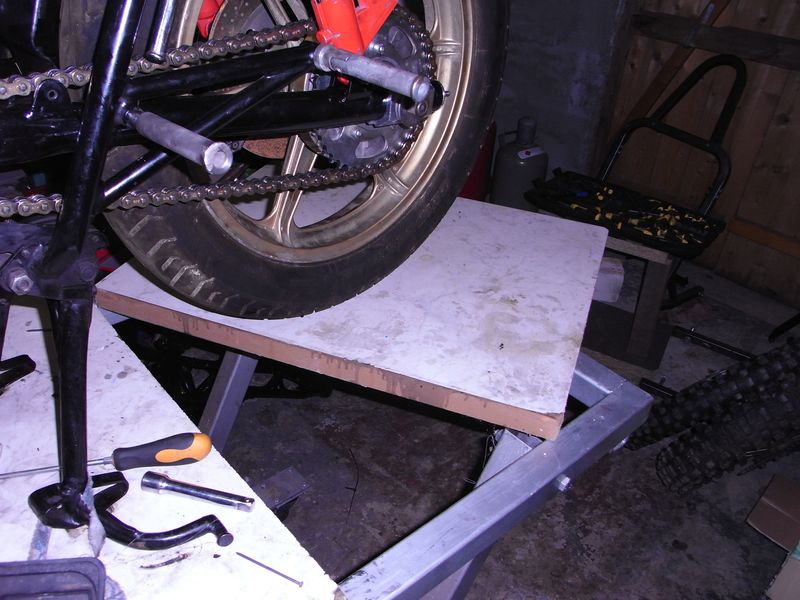

Als Platte habe ich tatsächlich die alte Arbeitsplatte der Küche und ein Reststück der Neuen Küche genommen. Funktioniert einwandfrei. Das letzte Stück unter dem Hinterrad habe ich nicht festgeschraubt. Das wird nur mit zwei Haltstiften am Rahmen fixiert und kann nach Bedarf rausgenommen werden. So kann ich das Hinterrad etwas besser ausbauen.

Ciao
Anderl

[THOMAS]

Mann und Ich dachte nur bei Mir ist`s Chaotisch und eng

Gruss Thomas der auch eine Bühne braucht....................

[wiba]

Was ein wenig blöd ist, ist, daß die Hebebühne auf der Seite des Wagenhebers etwas früher anhebt, bzw. später absenkt, also das Mopped, bzw. die Bühne für einen Moment etwas schräg steht. Man sollte es wissen, aber ein Problem hats noch keines gemacht. Wie man das Konstruktiv umgehen könnte weis ich jetzt nicht.
Ciao
Anderl

Hi Ander,
kein Wunder das du nicht voran kommst so ungemütlich wie das bei dir inne Werkstatt ausschaut.


Das Problem mit deinem absenkendem Heck kannst du mit einer Zugstange
lösen, die den hinteren Arm erstmal aus´m Quark zieht.
Du must also das Parallogram in sich schliessen oder den "Kräfteplan" wie der Ingenieur zu sagen pflegt.
Sollte man aber mit einer Einstellmöglichkeit machen damit man die Totspiele rausbekommt.
Je flacher man die Bühne einfahren lässt desto schlimmer wird das Problem.
Die Zugstange kannst du auch bei meiner Bühne gut erkennen, ist ja auch ein klappares Parallogram.
"Ein Bild sagt eben mehr als Tausen Worte"

http://forum.rd350lc.de/viewtopic.php?t ... sc&start=0

Gruss Wiba

[Anderl]

..
..Du must also das Parallogram in sich schliessen oder den "Kräfteplan" wie der Ingenieur zu sagen pflegt.
Sollte man aber mit einer Einstellmöglichkeit machen damit man die Totspiele rausbekommt.
Je flacher man die Bühne einfahren lässt desto schlimmer wird das Problem.
..

Häää ??? (um das mal in kurzen Worten zu fassen).

Wo ist denn bei Dir diese Strebe ? Unten die ? Oben ist ja nix wie bei mir. Meinst Du, man sollte die beiden Querstreben, an die der Wagenheber ansetzt und die gegenüber miteinander verbinden ?

Wenn das so ist... hmm... wie mache ich das nur. MK... mach doch mal vor. Deine müsste doch dann das gleiche Problem haben, oder nicht ?

..kein Wunder das du nicht voran kommst so ungemütlich wie das bei dir inne Werkstatt ausschaut.
..

Dabei habe ich erst aufgeräumt. Ich mach` Dir mal einen Vorschlag. Kommst ein Wochenende runter zum schrauben, dann streich ich für dich die graue Wand, räume auf und stell Dir einen bequemen Sessel hin.


Ciao
Anderl

EDIT: Du darfst Dir auch eine Farbe aussuchen

[MK]

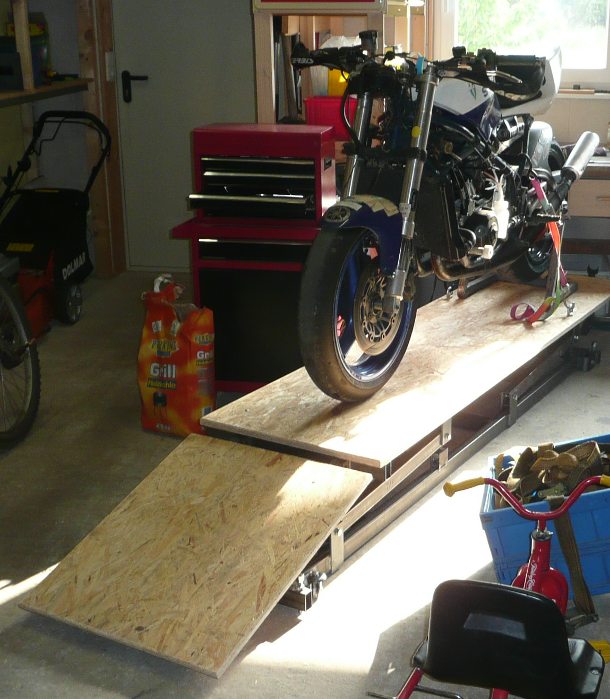

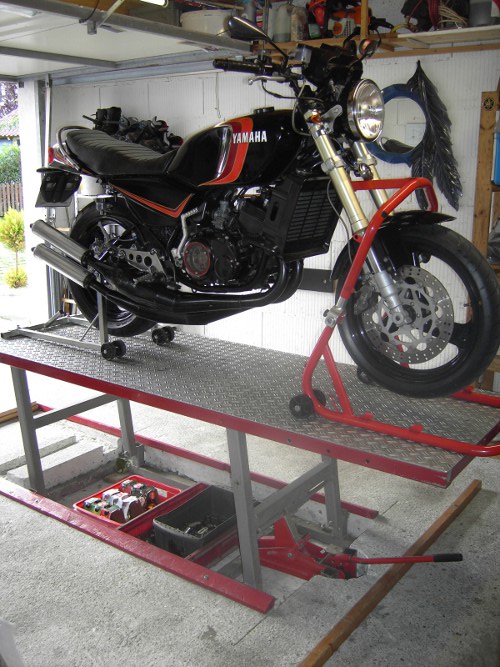

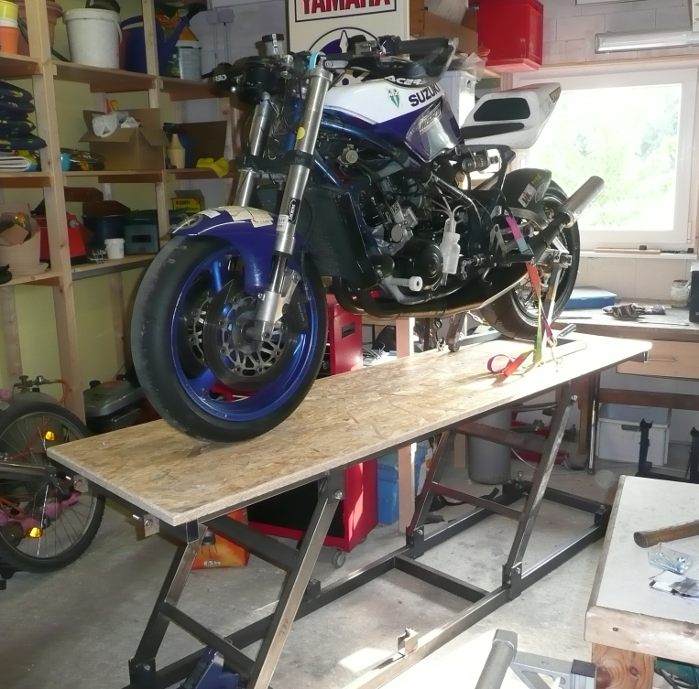

Hat sie, ist aber nicht mehr ganz so tragisch, weil ich die Halter/Bohrungen nochmal nachoptimiert hatte. Am Anfang war das komplett Käse, weil sie erst gute 20 Grad Schlagseite nach hinten hatte bevor es dort anhob.

Grund & Erklärung für doofe siehe hier:
http://www.lkw-kelkheim.de/downloads/do ... uehne.html

@ Willi: Das mit der Zugstange muss ich mir nochmal anschauen. Wenn ich es rein bekomme rüste ich das nach.

PS:
Platte ist 'ne 22'er OSB, das hält und ist auch einigermaßen imprägniert gegen die Suppe von oben.
Ist jetzt fertig


PS2: Danke für die Blumen bzgl. der Schweißqualität

[wiba]

Häää ??? (um das mal in kurzen Worten zu fassen).

Wo ist denn bei Dir diese Strebe ? Unten die ? Oben ist ja nix wie bei mir. Meinst Du, man sollte die beiden Querstreben, an die der Wagenheber ansetzt und die gegenüber miteinander verbinden ?

Wenn das so ist... hmm... wie mache ich das nur. MK... mach doch mal vor. Deine müsste doch dann das gleiche Problem haben, oder nicht ?

..kein Wunder das du nicht voran kommst so ungemütlich wie das bei dir inne Werkstatt ausschaut.
..

Dabei habe ich erst aufgeräumt. Ich mach` Dir mal einen Vorschlag. Kommst ein Wochenende runter zum schrauben, dann streich ich für dich die graue Wand, räume auf und stell Dir einen bequemen Sessel hin.


Ciao
Anderl

EDIT: Du darfst Dir auch eine Farbe aussuchen

@Anderl,
schau mal hier auf das Bild, damit kannst du es besser verstehen.
https://picasaweb.google.com/lh/photo/C ... directlink

Als Garagenfarbe würde was inspirierendes wählen.
Bei ner Flasche Bier kommen dir dann die besten Ideen.
Musste dann nur noch umsetzen

@MK die Schweissnähte sehen wirklich beeindruckend gut aus.

Gruss Wiba

[Kröppchen]

jo MK sieht ganz gut aus.Ich habe ja auch das selbige Modell wie du und anderl. Und auch das selbe problem mit dem anheben.
Ich stell mich einfach vorne auf die Bühne dann ist sie hinten vom gewicht entlastet und geht gleichmässig hoch.

Aber das mit der Zugstange hat ich mir auch schon überlegt.

@ anderl

kipppunkt??Son Quatsch, hab ich weggelassen.
Kann so bis kurz vor senkrecht pumpen, und da du ja weist wie eng es bei mir ist,da kann sie sowieso nur 20cm dann noch nach vorne gegen die Theke!

[Anderl]

..
Bei ner Flasche Bier kommen dir dann die besten Ideen.
..

Geht nicht... bin auf Diät

Das mit dem Umschweißen ist bei mir jetzt zu spät. Ich muss mal sehen ob ich so eine Zugstange dran bekomme. Wie auch immer. Aber das hat Zeit. Wenn die RD mal fertig ist

[wiba]

Noch was unbedingt empfehlenswertes für ein besseres Handling.
Hat genügend Befestigungsbohrungen zum aufschrauben und das Möpi
steht damit wie der Pi....l in der Morgensonne.
Damit wird die Bühne zum perfekten Arbeitsplatz.

http://cgi.ebay.de/ws/eBayISAPI.dll?Vie ... K:MEWNX:IT

Gruss Wiba

[Anderl]

Also meine Küchenarbeitsplatte ist aber viel schöner

[Dylan]

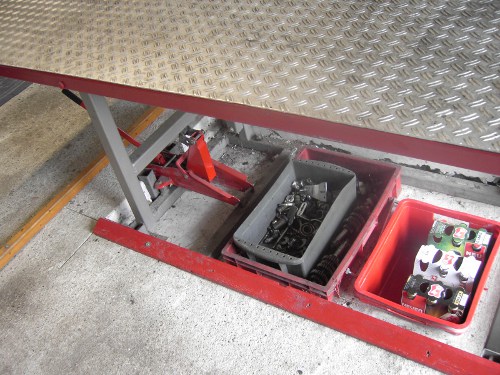

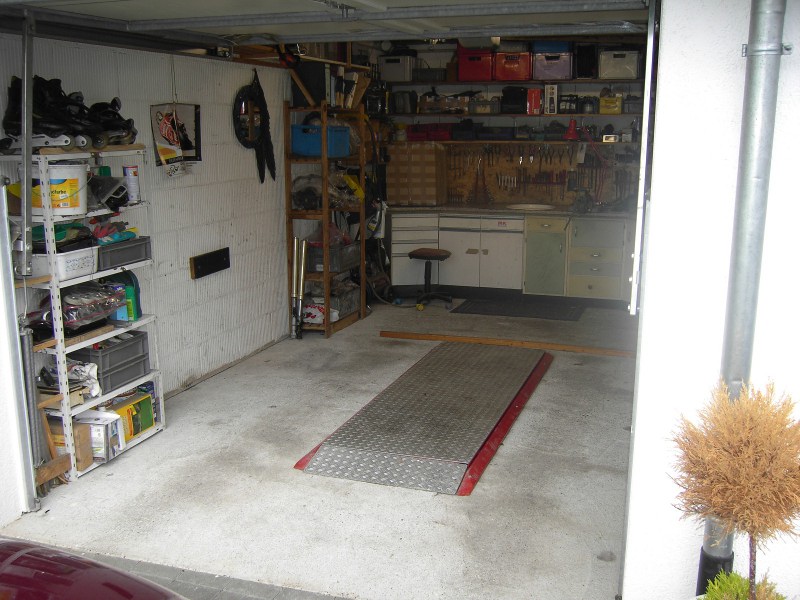

Ja dann mal auch mein OP zur Ansicht. War die selbe solide Konstruktion wie MK angegangen ist. Habe das Teil etwas im Boden versenkt und habe unterhalb noch einige wichtige Platzhalter geschaffen, wie z.B. kühler Lagerbereich für Hilfs.- und Betriebsstoffe ...
Ist alles sehr stabil und der Eisenklotz vom Schwiegervatter (K100) packt sie auch locker weg.


Gruß

Dylan

[wiba]

Schöne Lösung Dylan, gefällt mir. Meistens sind die Dinger so hoch das man nicht mit dem Auto drüber kann. Es sei denn man hat nen Jeep.
Gruss Wiba
