"Du hast ein akutes Problem und weisst nicht weiter? Hier kannst Du Deine Fragen
stellen. Lösung parat? Super - jeder erfolgversprechende Vorschlag ist
willkommen!"
Moderatoren: solo , Kilroy , Stefan Philipp (M)
MS
Beiträge: 210 Registriert: Di 26. Okt 2010, 19:35
Wohnort: Regensburg
Beitrag
von MS » Do 16. Dez 2021, 15:14
Lass mal sehen....
Bilder sind immer gut.
Matt21
Beiträge: 1530 Registriert: So 27. Sep 2015, 15:59
Wohnort: Lüneburg
Beitrag
von Matt21 » Do 16. Dez 2021, 17:08
Hier mal, für die die es interessiert, ein erster schneller Entwurf einer Kupplung mit Spannvorrichtung.
Bowdenzugweg +/- 15mm
Spannweg 10mm
Dateianhänge

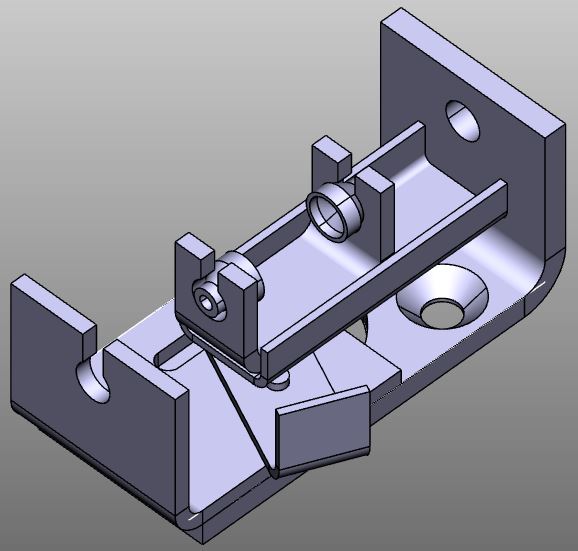

Kupplung geöffnet QC_bowden-open.jpg (38.77 KiB) 457 mal betrachtet

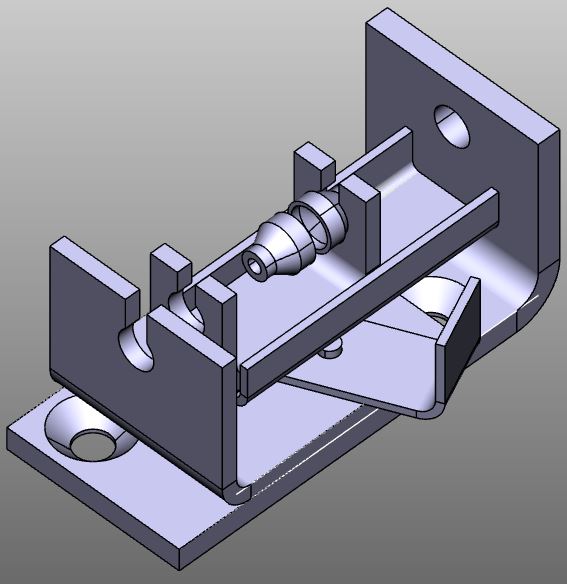

Kupplung geschlossen QC_bowden-closed.jpg (36.55 KiB) 457 mal betrachtet
Gruß Matthias
schrauberlehrling2
Beiträge: 679 Registriert: Mo 5. Sep 2005, 01:00
Wohnort: Grabenstetten
Beitrag
von schrauberlehrling2 » Do 16. Dez 2021, 20:24
Was für ein Overkill! Gefällt mir.
Den Hebel länger, blockierbar + Führungsbolzen rein. Mindestens; 4mm Materialstärke und das funktioniert.
Matt21
Beiträge: 1530 Registriert: So 27. Sep 2015, 15:59
Wohnort: Lüneburg
Beitrag
von Matt21 » Do 16. Dez 2021, 20:45
Was meinst du mit Führungsbolzen.
Gruß Matthias
Matt21
Beiträge: 1530 Registriert: So 27. Sep 2015, 15:59
Wohnort: Lüneburg
Beitrag
von Matt21 » Fr 17. Dez 2021, 11:51

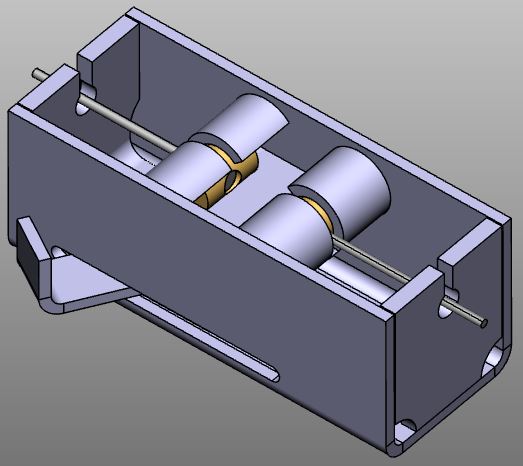

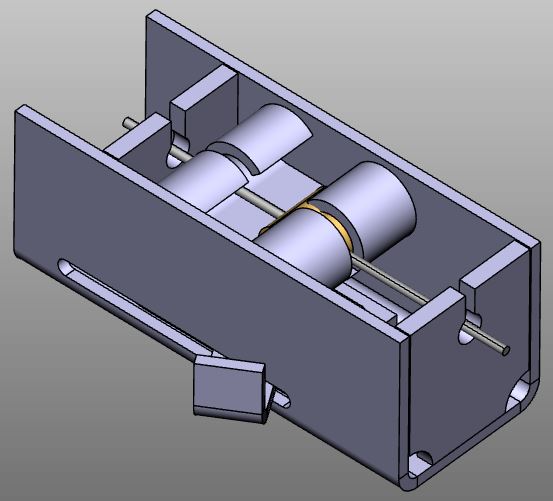

Nochmal überarbeitet und etwas eleganter gelöst
Dateianhänge
Gruß Matthias
schrauberlehrling2
Beiträge: 679 Registriert: Mo 5. Sep 2005, 01:00
Wohnort: Grabenstetten
Beitrag
von schrauberlehrling2 » Sa 18. Dez 2021, 15:21
Top, jetzt kann die Aufnahme für die Bowdenzug Hülle nicht mehr seitlich ausweichen.
Die erste Version der Klammer wird allerdings deutlich leichter zu fertigen sein.
Viel Spaß beim Basteln
Gruß
Florian
Matt21
Beiträge: 1530 Registriert: So 27. Sep 2015, 15:59
Wohnort: Lüneburg
Beitrag
von Matt21 » Sa 18. Dez 2021, 19:03
Hi Florian,
der Fertigungsaufwand ist aus meiner Sicht nur minimal grösser.
Ich werde mal die Abwicklungen machen und dann die Teile lasern lassen.
Gruß Matthias
schrauberlehrling2
Beiträge: 679 Registriert: Mo 5. Sep 2005, 01:00
Wohnort: Grabenstetten
Beitrag
von schrauberlehrling2 » So 19. Dez 2021, 16:20
Ich meine die beidseits gerollte Verbindung der zwei Züge, das wird schwierig.
Einfacher wäre z.B. ein Stück Rohr an beiden Enden zu bohren, Schlitz zur Bohrung sägen. Dann die Enden zusammendrücken und mit je 2Schweißpunkten sichern.
Matt21
Beiträge: 1530 Registriert: So 27. Sep 2015, 15:59
Wohnort: Lüneburg
Beitrag
von Matt21 » So 19. Dez 2021, 19:58
Ich sehe da erst einmal kein größeres Problem.
Kannst du von deinem Vorschlag eine Skizze machen?
Gruß Matthias
schrauberlehrling2
Beiträge: 679 Registriert: Mo 5. Sep 2005, 01:00
Wohnort: Grabenstetten
Beitrag
von schrauberlehrling2 » Do 23. Dez 2021, 16:32
Gratis Patent
Dateianhänge
Ohne Spezialwerkzeug DSCN4482.JPG (87.87 KiB) 255 mal betrachtet
Matt21
Beiträge: 1530 Registriert: So 27. Sep 2015, 15:59
Wohnort: Lüneburg
Beitrag
von Matt21 » Fr 24. Dez 2021, 07:07
Danke.
Allerdings steht jetzt erstmal noch ein Schnellspanner an.
Gruß Matthias
