Rd 500 Neuaufbau

[Speed Freak 89]

Hi,

hast du ggf. ein Bild und die Maße der Schraube und scheiben mit der das Ding am Rahmen angeschraubt ist?
Die fehlt mir und evtl. fliegt sie in einem meiner Schraubensätze herum.

Teilenummer im Katalog ist meinen Recherchen nach falsch (ist generell recht fehlerhaft das Ding)

[Jochem]

Hi,

sorry, ist wie bei Dir: Originalschraube und Scheiben sind wahrscheinlich in einer der diversen Schraubenkisten noch vorhanden, habe ich aber durch Inbusschraube, Fächerscheibe und Unterlegscheibe in Edelstahl ersetzt.

VG
Jochem

[maddin250ha]

Und das wird einfach über die querstrebe gehängt ?
Wofür ist das 3te Gewinde das nach unten zeigt ?
Hat jemand so eine Halterung zum verkaufen oder auch mit spule dabei ?

[Jochem]

...einhängen in Querstrebe, 2x Gewinde für die Spule, 1x Gewinde zur Befestigung am Rahmen.

VG
Jochem

[Speed Freak 89]

Halterung müsst ich haben, Zündspulen verkauf ich aktuell nicht weil ich da ggf. ersatz zur Hand haben will

[maddin250ha]

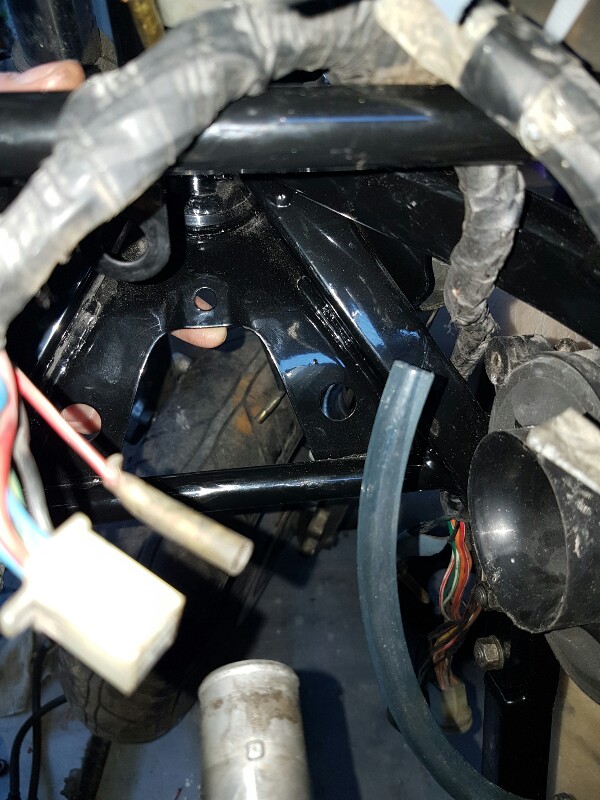

Ich habe noch nicht richtig verstanden wie die halterung angeschraubt wird.
Auf dem Bild kann man alle relevanten stellen erkennen.
Oben die querstrebe wo es eingeharkt wird.

Aber wo wird sie dann unten angeschraubt?
Da in der Bohrung wo man meinen Finger sehen kann ?

Sorry das ich so viel nach fragen aber habs noch nie komplett montiert gesehen.

[Jochem]

Ja, diese Bohrung ist es.

VG
Jochem

[maddin250ha]

Ok super danke !

[maddin250ha]

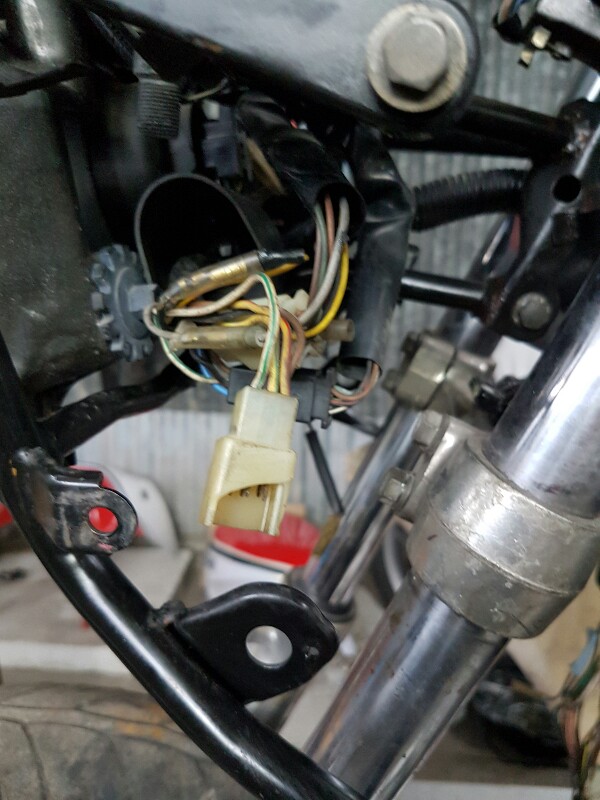

Was ist das für ein Anschluss?
Habe keine Stecker mehr übrig

[wiba]

Sieht nach Blinkerabschaltautomatik aus.
Pos.4

file:///C:/Users/wbartsc1/Downloads/Schaltplan_31K_1WW%20(1).pdf

[Kilroy]

Ne Willi! So tut dat nich mit dem Link;) ... Schaltplan ist im Downloadbereich.
Gruß Uwe

[wiba]

Herr Admin dann machen´se doch mal dat dat tut

[Kilroy]

Das kann ich nicht machen, Willi. Du hast da einen Link eingefügt der auf eine Datei auf Deiner Festplatte verweist ("file://C:...") . Deshalb der Hinweis auf den Schaltplan im Download-Bereich.
Gruß Uwe

[Holliheitzer]

Ist warscheinlich wie Wiba meint, dieses Herkonrelais zur autom. Blinkerabschaltung (über die Drehzahl oder/und Zeit geschaltet).

Hier auf dem Bild das von der 1WW bzw. 350er Yppse.
Der Kabelbaum ist fast überall für das Relais vorhanden incl. Stecker, es wurde aber nur im Ausland verbaut.

Gruß Holli

[Kilroy]

Dabei ist das Teil wirklich eine tolle Einrichtung. Hab es bei mir an der TZR
Gruß Uwe
